Гайка торчит и цепляет одежду: как выбрать защитный колпачок без примерки вслепую

У стеллажа все в порядке: он собран, затянут и стоит ровно. Но стоит пройти мимо — рукав цепляется за выступающий болт. На детской площадке такая мелочь уже выглядит тревожно, на торговом оборудовании портит весь вид, а на станине быстро покрывается пылью и следами от рук.

Пластиковый колпачок решает задачу за секунду. Правда, только если он действительно подходит. Слишком свободный останется в ладони после первого касания, слишком низкий упрется в конец болта, а выбранный «по резьбе M8» может вообще не налезть на гайку.

Разберемся, какие размеры нужны, чтобы заказать колпачки на болты и гайки без лотереи.

Что дает колпачок — и чего от него не стоит ждать

У этой маленькой детали сразу несколько полезных ролей:

• закрыть острые грани и выступающую резьбу от случайного контакта;
• замаскировать крепеж на мебели, ограждениях и оборудовании;
• уменьшить попадание пыли и грязи на соединение;
• сделать ряд разнородных гаек визуально аккуратным;
• добавить цветовую маркировку узлов при обслуживании.

Но обычный декоративный колпачок не превращает соединение в герметичное и не заменяет антикоррозионную защиту. Если узел работает под дождем, моется химическими средствами или относится к ответственному ограждению, материал и способ защиты нужно оценивать отдельно.

Главный размер находится не на резьбе

Покупатель часто начинает с фразы: «Нужен колпачок на M10». Это полезная подсказка, но не готовая спецификация. На одной и той же резьбе могут стоять гайки разной формы и высоты.

Для стандартной шестигранной гайки прежде всего измеряют размер под ключ — расстояние между двумя параллельными гранями. Не по диагонали от угла к углу и не наружный диаметр шайбы.

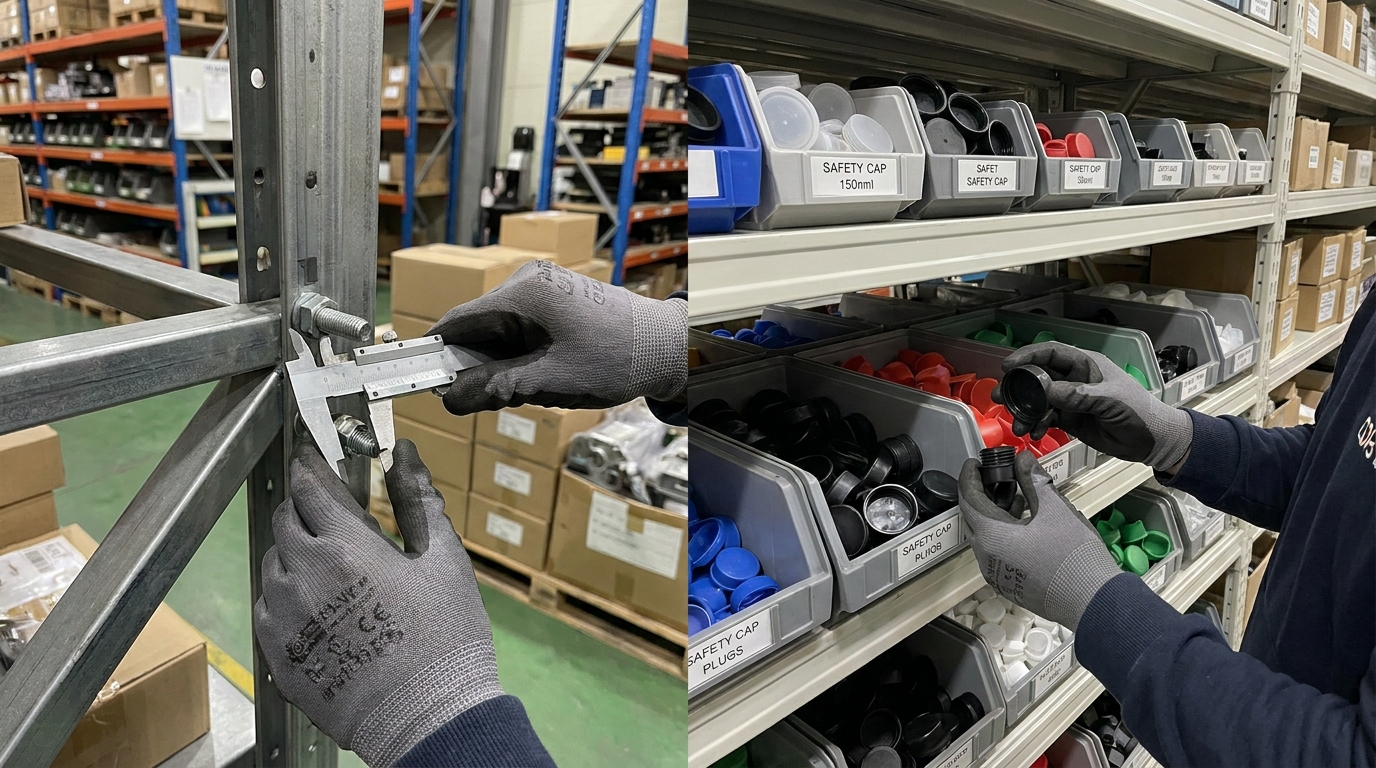

Удобнее всего работать штангенциркулем. Если его нет, приложите линейку к параллельным граням и сделайте крупную фотографию строго сверху. Для партии на несколько сотен штук лучше все равно перепроверить размер инструментом или примерить образец.

Пример: почему одной надписи M8 мало

Допустим, в заявке указана резьба M8, но болт выступает над гайкой на 7 мм. Колпачок, рассчитанный только на невысокую гайку без заметного выступа, упрется в резьбу раньше, чем защелкнется на гранях. Внешне размеры будут «почти те», а держаться деталь не станет.

Есть три разумных решения:

1. подобрать более глубокий колпачок;
2. использовать болт подходящей длины, если конструкция это допускает;
3. выбрать другой тип закрывающей детали после проверки узла.

Подрезать ответственный крепеж на месте только ради пластиковой крышки — плохая отправная точка. Сначала работает соединение, затем к нему подбирается защита.

Как понять, что посадка удачная

Хороший колпачок надевается с заметным, но не чрезмерным усилием. Он закрывает гайку до основания, не белеет от растяжения и не прокручивается от легкого касания.

Проверьте образец по короткому сценарию:

• установите его на настоящий узел, а не на отдельную новую гайку;
• несколько раз снимите и наденьте, если обслуживание предполагает доступ;
• слегка потяните в разные стороны;
• запустите оборудование и оцените посадку после рабочей вибрации;
• убедитесь, что край не мешает инструменту и соседним деталям.

Если колпачок нужен только для аккуратного внешнего вида в спокойном помещении, требования будут одни. На складской тележке, тренажере или производственной оснастке с постоянным движением — заметно строже.

Цвет — это не только вопрос красоты

Черные колпачки визуально теряются на темном каркасе и обычно выглядят нейтрально. Светлые подходят к мебели и торговому оборудованию. Яркие могут обозначать точки регулировки, выступающие элементы или крепеж, который проверяют при регламентном обслуживании.

Перед крупным заказом сравните образец с готовой поверхностью при обычном освещении. «Черный» пластик и черная порошковая краска могут иметь разный блеск, а белые детали — разный оттенок.

Заявка, на которую легко ответить точно

Вместо строки «колпачок на M8, черный, 500 штук» отправьте:

• тип крепежа: болт, гайка или винт;
• размер резьбы, если известен;
• размер гайки под ключ и ее высоту;
• длину выступающей резьбы;
• цвет, количество и условия эксплуатации;
• фото узла сбоку и сверху рядом с линейкой.

Так менеджер увидит не абстрактную резьбу, а реальную посадку. Это особенно важно при замене старой детали, название которой никто уже не помнит.

Посмотрите колпачки на болт и гайку в каталоге. Если сомневаетесь между размерами, отправьте замеры и фотографии через контакты — один проверенный образец обходится дешевле, чем коробка почти подходящих деталей.
