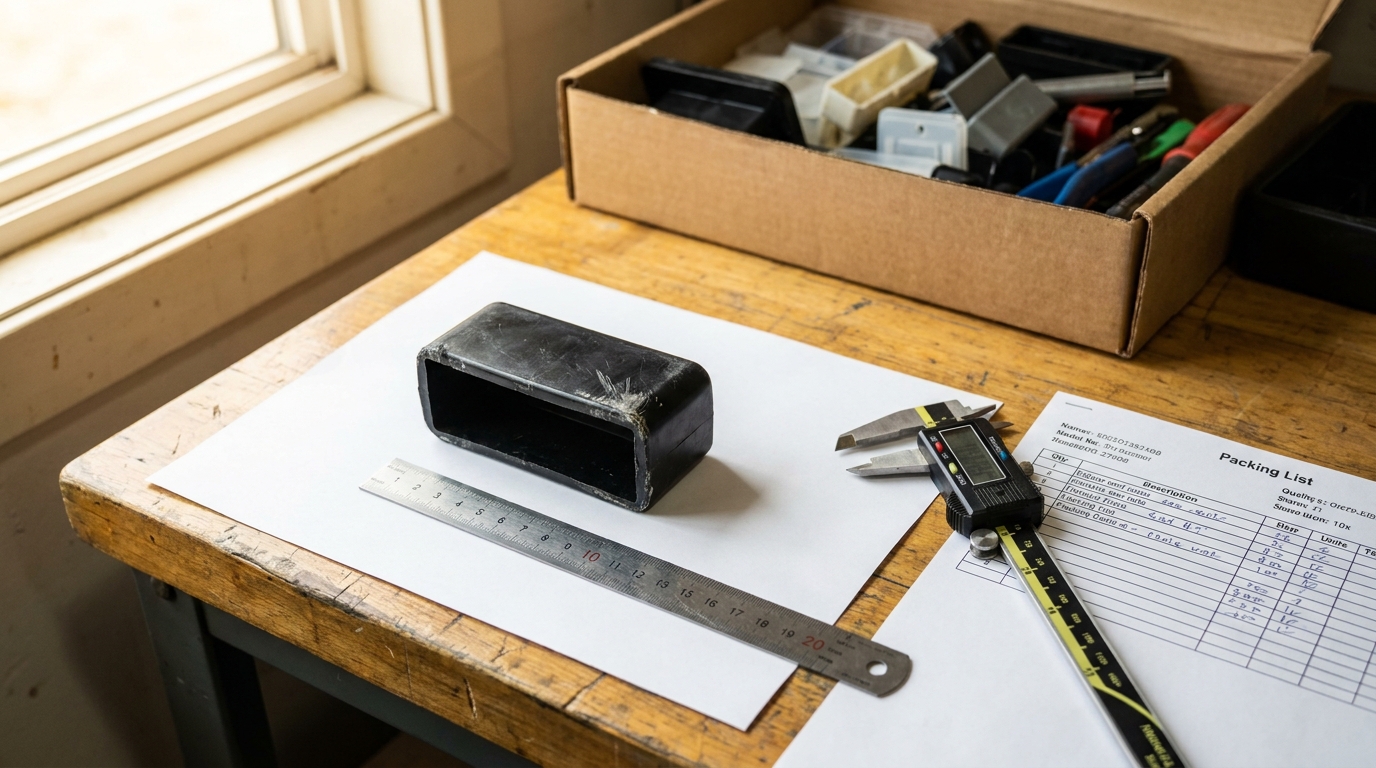

Деталь без названия: как найти аналог пластиковой заглушки по пяти фотографиям

Производственная линия ждет комплектующие. В руках у снабженца — потертая пластиковая деталь без логотипа и артикула. В переписке она называется по-разному: заглушка, пятка, колпачок и «та черная штука из прошлой партии».

Кажется, остается разослать один снимок поставщикам и надеяться, что кто-нибудь узнает изделие. Но фотография сверху скрывает посадочную часть, перспектива искажает размер, а черный пластик сливается с темным столом.

Хорошая новость: название не обязательно знать. Если показать функцию детали и снять пять понятных кадров, поиск аналога становится технической задачей, а не викториной.

Кадр 1. Деталь на своем месте

Начните не с крупного плана, а с общего вида узла. Покажите, куда устанавливается элемент и что находится рядом: труба, листовой металл, болт, мебельная ножка, корпус оборудования или подвижный механизм.

Этот кадр отвечает на главный вопрос — что делает деталь:

• закрывает торец трубы;
• маскирует отверстие;
• защищает гайку;
• касается пола и несет нагрузку;
• служит ручкой для регулировки;
• фиксирует другой элемент.

Две детали похожей формы могут работать совершенно по-разному. Заглушка и подпятник иногда выглядят почти одинаково сверху, но только одна из них рассчитана постоянно контактировать с полом.

Не разбирайте ответственный узел без согласования со специалистом. Если снять деталь нельзя, общий кадр и точные размеры посадочного места становятся еще важнее.

Кадр 2. Лицевая сторона на контрастном фоне

Положите образец на белый лист, если он темный, или на темную матовую поверхность, если он светлый. Снимайте камерой строго сверху, а не под красивым углом.

Рядом положите линейку, но не закрывайте ею край детали. Такой снимок показывает:

• общую форму;
• диаметр или габариты шляпки;
• скругления и фаски;
• цвет и примерную фактуру;
• отверстия, выступы и выемки.

Линейка дает ориентир, но не заменяет измерение. Из-за перспективы и широкоугольной камеры край в кадре может казаться больше реального.

Кадр 3. Вид сбоку

Боковой ракурс часто оказывается самым информативным. Он показывает высоту шляпки, глубину колпачка, длину резьбового стержня, форму опорной площадки и то, насколько деталь выступает после установки.

Поставьте образец рядом с линейкой вертикально. Если он не держится, зафиксируйте его так, чтобы не закрыть рабочие поверхности. Сделайте отдельный кадр поврежденного места: трещина иногда объясняет, какая часть испытывала нагрузку и что нужно изменить в аналоге.

Кадр 4. Посадочная сторона

Переверните деталь. Именно снизу обычно скрывается то, что определяет совместимость:

• распорные ребра заглушки;
• внутренняя или наружная резьба;
• форма защелки;
• металлическая вставка;
• рабочая глубина колпачка;
• следы контакта с трубой или полом.

Очистите образец от рыхлой грязи, но не стачивайте и не выпрямляйте его перед съемкой. Следы износа полезны: по ним видно, какая зона действительно работала, а где оставался зазор.

Если есть целая и сломанная деталь, снимите обе рядом. По одной деформированной детали легко принять последствие поломки за исходную форму.

Кадр 5. Размер на штангенциркуле

Последний снимок должен показывать не просто инструмент рядом, а конкретный замер с читаемым значением. Для разных деталей набор параметров отличается.

Измеряйте само посадочное место, а не только старый пластик. Деталь могла усохнуть, растянуться, деформироваться от удара или быть неподходящей с самого начала.

Для прямоугольной трубы нужны обе стороны, а не фраза «примерно 40 мм». Для внутренней заглушки обязательно укажите толщину стенки: профили одинакового наружного размера могут иметь разное свободное сечение.

Четыре детали заявки, которых не видно на фото

Даже идеальная фотосессия не расскажет обо всем. Добавьте текстом:

1. Количество. Десять деталей для ремонта и десять тысяч для серийной сборки могут вести к разным вариантам поставки.
2. Условия работы. Помещение или улица, нагрев, мороз, влага, контакт с маслами и частая мойка.
3. Что нельзя менять. Цвет, высоту, резьбу, внешний диаметр или способ установки.
4. Что не устраивало раньше. Выпадала, трескалась, царапала пол, прокручивалась или слишком туго устанавливалась.

Последний пункт особенно ценен. Слепо скопировать старую деталь — значит иногда повторить старую проблему.

Почему образец все равно лучше фотографии

По снимкам и размерам можно заметно сузить поиск, но образец позволяет проверить профиль ребер, жесткость, шаг резьбы и реальные допуски. Если партия крупная или посадка критична, передайте сохранившуюся деталь либо сначала закажите небольшое количество на примерку.

Проверять новый вариант нужно на настоящем изделии. Он должен устанавливаться штатным способом, не трескаться, не выпадать и не мешать соседним узлам. Для нагруженных и ответственных деталей окончательное решение принимает технический специалист, который знает требования конструкции.

Сообщение, с которого можно начать подбор

Скопируйте короткий шаблон:

Нужен аналог пластиковой детали для [место установки]. Она выполняет функцию [задача]. Посадочный размер — [значение], остальные замеры приложены на фото. Работает [условия]. Нужно [количество] штук. Критично сохранить [параметры]. Старый вариант [описание проблемы].

Откройте каталог пластиковой фурнитуры, чтобы сравнить форму и назначение деталей. Пять фотографий, размеры и описание можно отправить через контакты. Название иногда приходится восстанавливать, но функция и посадочное место почти всегда говорят точнее старой накладной.
